三款热门TWS真无线蓝牙音箱深度拆解:方案全面解析

蓝牙音箱已经在市场上存在了很长时间了,从最初的满足一般无线移动收听的需求逐步发展到现在的LED跑马灯、TWS真无线立体声连接和更大功率的户外蓝牙音箱,时刻都在为了消费者多样化的需求而在不断变化。

TWS真无线蓝牙音箱让用户彻底摆脱线缆,不论是在家里还是室外的任何角落自由地组成立体声扬声器系统。

目前市面上的TWS真无线蓝牙音箱还不是很多,我爱音频网本次选取了Anker Soundcore Flare、网易智造双子星、Momax摩米士QZONIC这3款热门的产品进行拆解,与大家一起分析它们各自的特色。

1、Anker Soundcore Flare燃!

采用了类似圆柱形的设计,整体上侧面被布网材质覆盖,带来了优秀的手感,并且在音箱底部带有炫彩霓虹灯特效,具有多种发光模式和灯光色彩。音箱支持IPX7防水功能,更能适应复杂的户外环境。

2、网易智造双子星TWS蓝牙音箱

双子星蓝牙音表面采用聚碳酸酯材质,表面带有类肤质涂层,摸上去手感细腻比较有品质感。正面带有NFC配对区域,可以通过NFC快速连接蓝牙。

3、倍思Baseus Q TWS真无线蓝牙音箱

Baseus Q是一款宠物狗造型的TWS真无线蓝牙音箱,表面为亲肤材质硅胶壳,质地柔软。支持蓝牙4.2,内置300mAh电池,待机100小时,音乐播放5小时。

TWS真无线立体声,全称是True Wireless Stereo,可以实现音频系统与线缆的完全分离。它的原理是将立体声的两个扬声器系统成为主音箱和从音箱,从主音箱处接受手机等媒体通过蓝牙传输的无线音频,再通过无线方式传输到从音箱去同步播放,从而成为无线立体声系统。

自从市面上出现了TWS真无线蓝牙音箱,再一次激发了人们更换音箱设备的欲望。有许多用于由于工作繁忙或者其它原因,在家庭装修的时候没有考虑到自己有太大的听音需求,于是就没有预先布设好音频线缆。在他们发现在家欣赏音乐是一件美好的事情之后,发现自己的电视柜上面是密密麻麻的音频走线和电源线缆。TWS真无线蓝牙音箱就可以让用户彻底摆脱这些困扰,在蓝牙有效接受范围内可以随意摆放,都能组成真无线蓝牙立体声音箱系统。

目前,市面上主流的TWS真无线蓝牙音箱解决方案主要分布在Actions炬芯、高通CSR、JL杰理之中。TWS真无线蓝牙音箱和耳机的不同之处在于对功率要求更高、需要更多的附加功能如本地播放和等等,造成了音箱与耳机方案间的差异。

常见的Actions炬芯方案是ATS2825,采用单芯片架构,内置大容量轻巧、省电,支持蓝牙V4.2。高通CSR的方案在蓝牙音箱中有不少的应用,其中CSRA64110是一款高性价比的TWS真无线蓝牙音箱方案,它内置了16位立体声编解码器, 数模转换信噪比95dB,支持蓝牙4.0+EDR标准规范。JL杰理的芯片因为非常具有性价比,一直受到很多厂家的欢迎,其中JL杰理 AC1805蓝牙音频芯片被采用在了TWS真无线蓝牙音箱中,支持蓝牙V4.2、本地播放和FM收音功能。

下面将带领大家去发现哪些音箱采用了上述芯片。

一、Anker Soundcore Flare燃!

背面是产品的七个主要卖点,分别是360°立体声、Bass Up一键增强低音、5种炫彩灯效、IPX7级防水、12小时续航、TWS无线连接配对、App控制。

包装侧面特写,上面一行小字“Beat-Driven Light Show”,意为动感节奏光效。

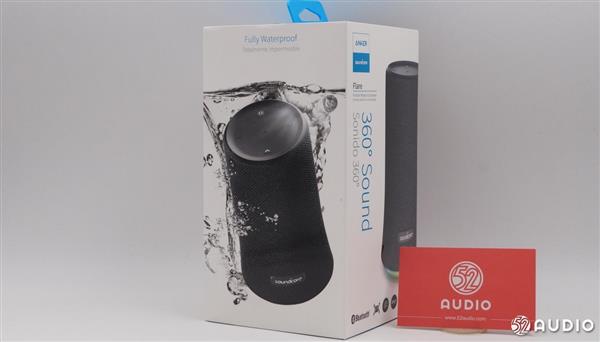

另一侧是防水特效展示,IPX7等级的防水,也就是说一般的浸水并不会对它的内部造成什么影响,应对日常使用更是绰绰有余。

向上抽出包装,左上角都有一个Anker Soundcore的Logo。

接下来是拆卸外壳,先拿掉防水挡板。

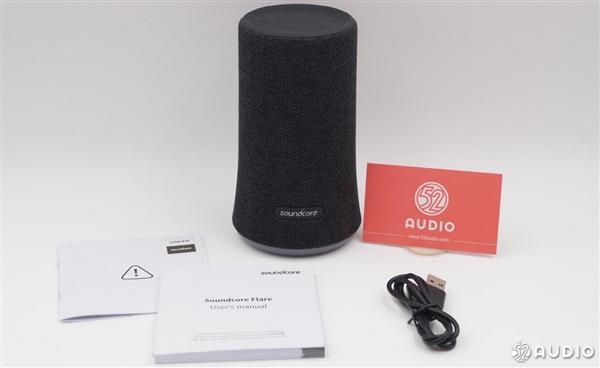

包装内容:Soundcore Flare 燃!无线蓝牙音箱*1、用户手册*1、保修说明*1、充电线*1。

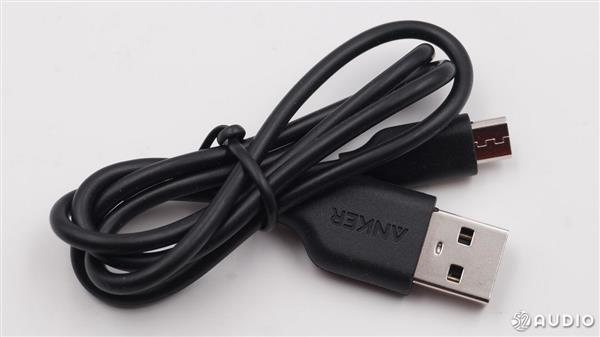

包装附带的充电线为Micro-USB接口,A口带有一个Anker的Logo。

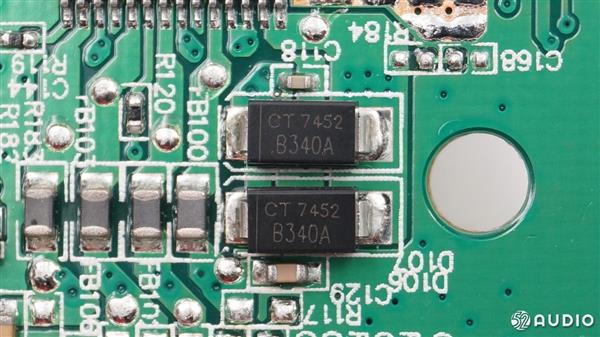

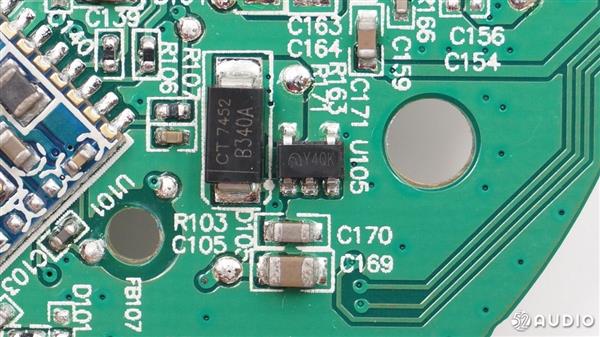

两颗肖特基二极管,3A,耐压40V。

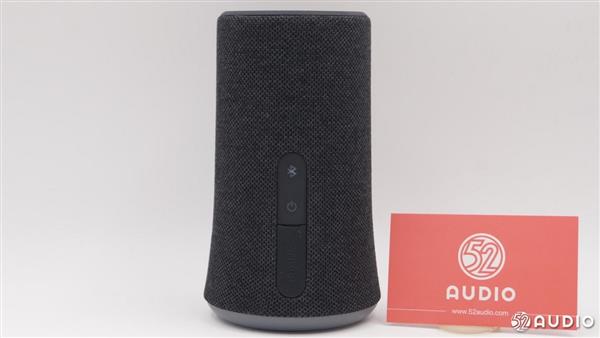

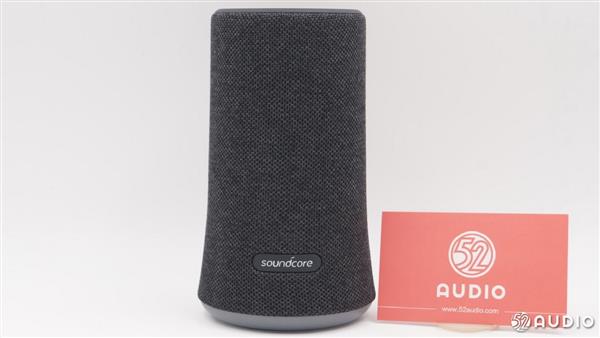

再看音箱主体部分,正面从前方看去Soundcore Flare 燃!无线蓝牙音箱的造型有点类似核电站里的“冷却塔”,像个大“烟囱”,上半部分是圆柱体,下半部分为圆台,底部半径要略大一圈。之所以采用这种外设计,一方面是为了保证音箱摆放的稳定性,另一方面还可以让声音有一定向上扩散的效果。

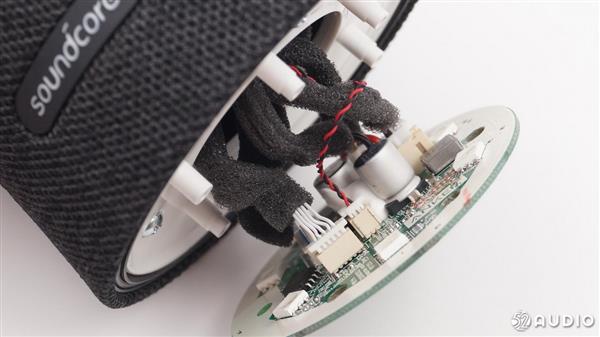

排线外面都有吸音海绵包裹、起到减弱噪音的作用。

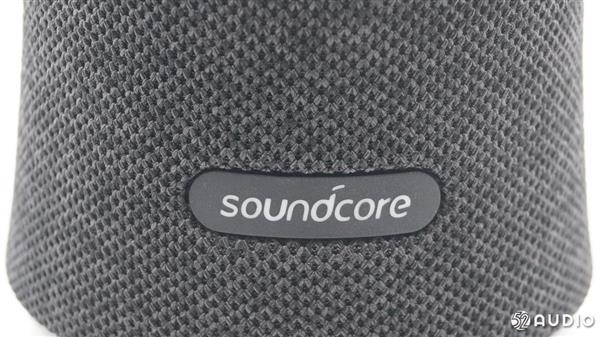

产品Logo位于正面下方,为塑料贴片嵌入到机身表面。

上面有蓝牙开关按钮、电源开关按钮、AUX接口、Micro-USB电源接口。

音箱背面是按键和接口,上面是蓝牙开关和电源开关。

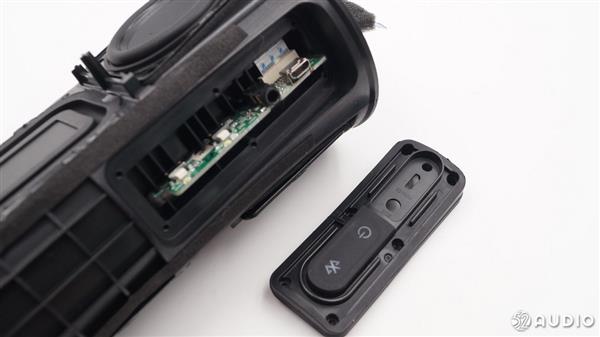

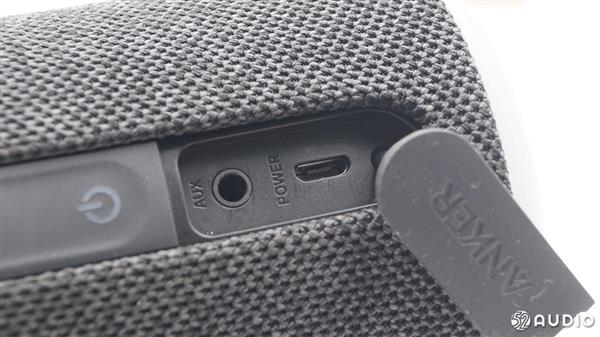

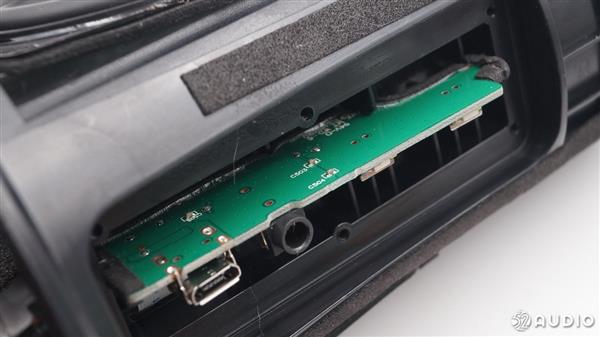

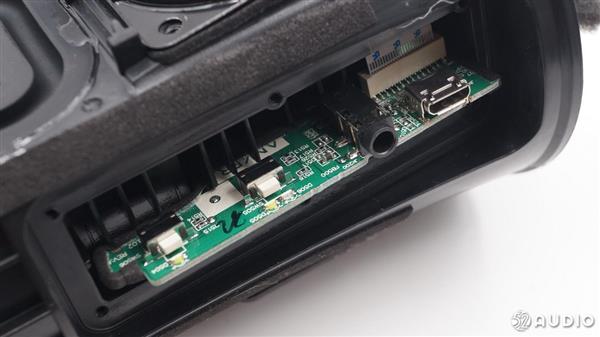

拨开下面的挡板,里面有一个AUX输入接口和一个Micro-USB电源接口。

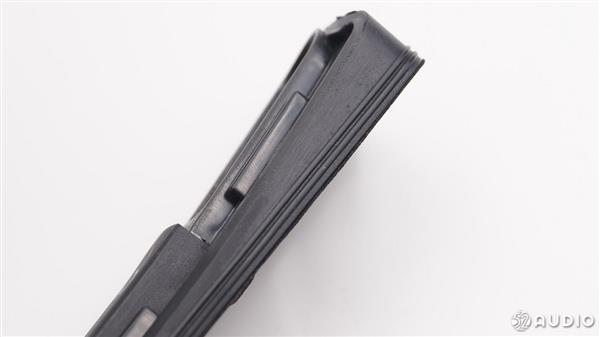

挡板为橡胶材质,边缘做了防水密封处理。

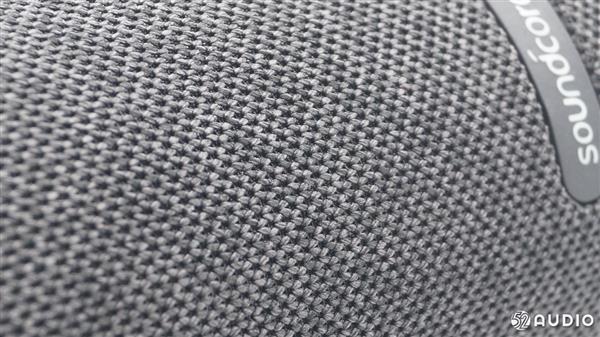

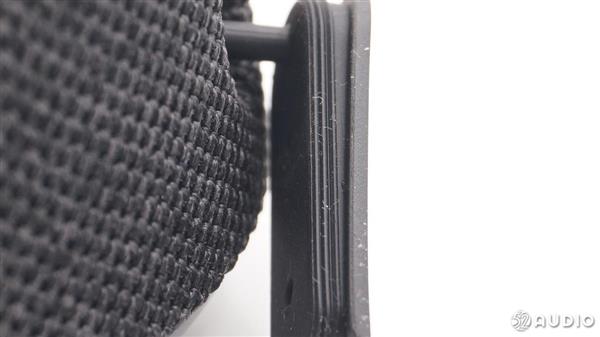

音箱表面为尼龙编织布料材质,手感与一加6的尼龙外壳一模一样,都是非常高端个性的材料。并且尼龙这种材质非常轻盈,而且透音效果好,同时拿在手里也可以有效防止沾染指纹,对于经常出手汗的用户来说,这种材质刚好合适。

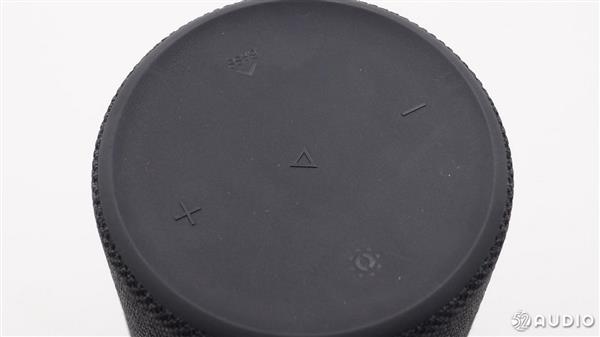

机身顶部是一层防水橡胶盖,表面做了下凹设计,里面的5个按键分别是音量+-、播放/暂停、光效调节、Bass Up低音增强按键。

拆掉外面的保护罩,里面的主板就可以看到了。

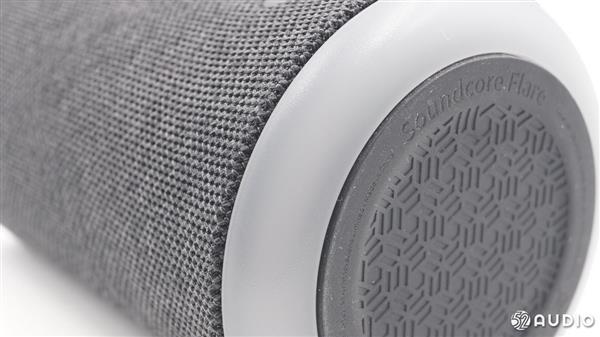

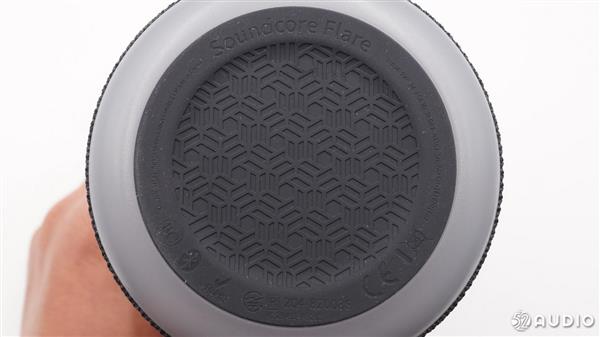

音箱底部中间是一整块防滑橡胶垫,里面带有防滑纹路设计,即使放在湿滑的平面上,也可以获得更好的稳定性。这里还可以看到Soundcore Flare的Logo以及部分产品信息,输入功率为5v/2A规格。

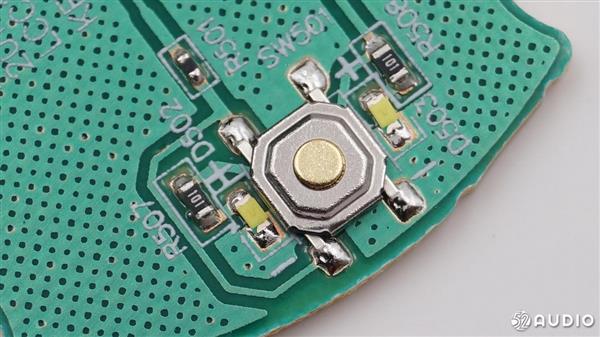

按键触点特写。

底部边缘是环形LED闪光灯,可实现多种光效变幻,各种材质之间的衔接都是严丝合缝,做工优良。

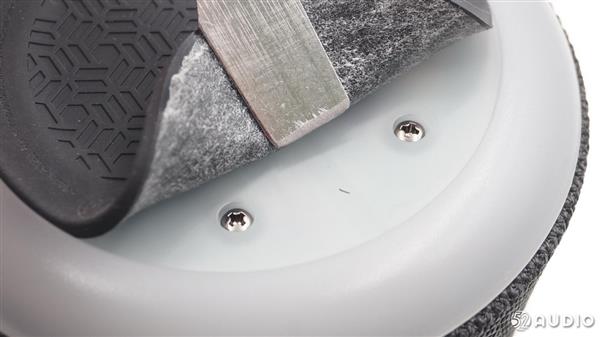

拆解第一步是找到音箱底部的螺丝,位于防滑橡胶垫下面。

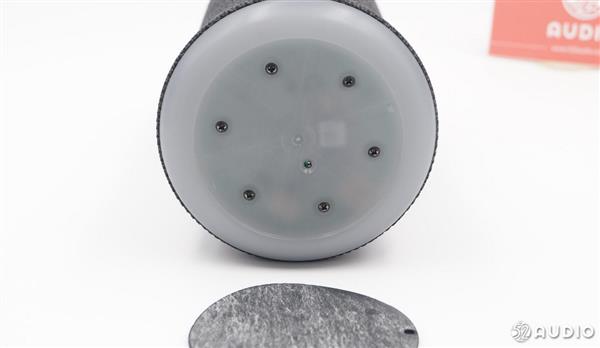

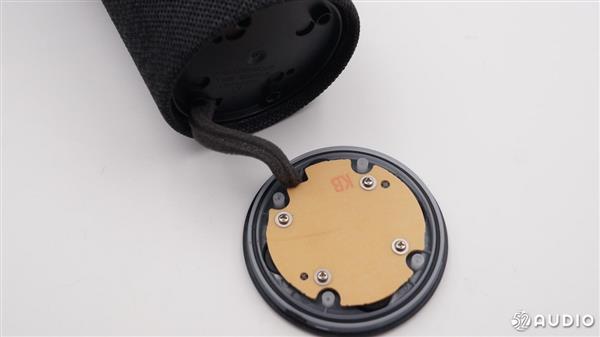

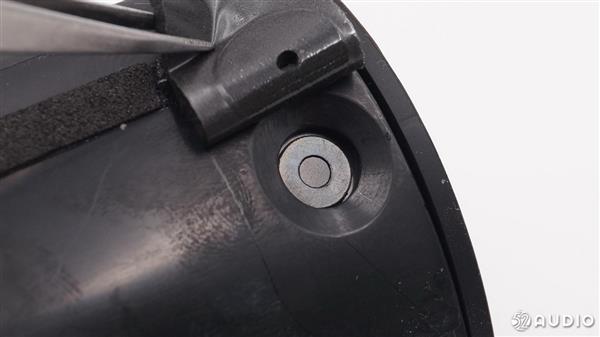

撕掉底部的防滑橡胶垫,可以看到底座这部分与环形LED灯是一个整体,上面共有6颗十字螺丝。

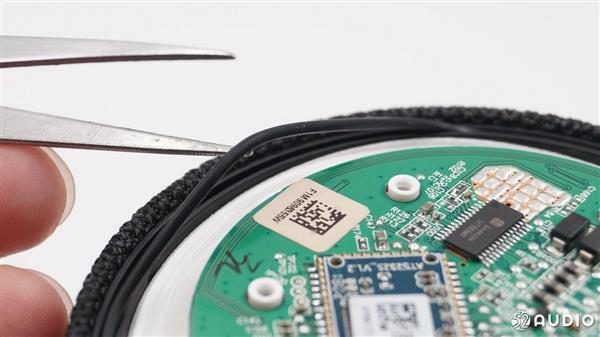

主板边缘这条“小黑线”是外壳与机身内部之间的防水橡胶垫圈。

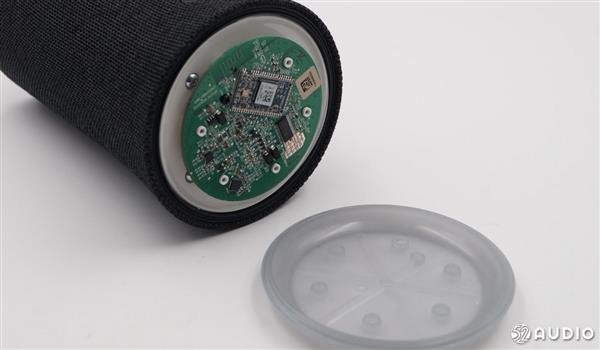

圆形主板在音箱最下层,主要芯片以及LED灯都集中在这上面。

主板背面还有四个接线端子,通过5跟排线与内部相连。

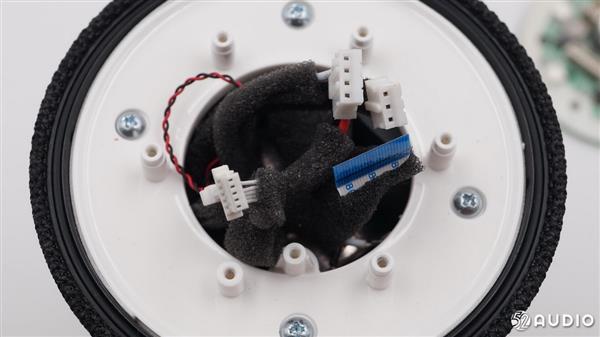

拆掉外面固定主板的白色盖板后,就可以看到里面的发声单元了,左右立体声扬声器。

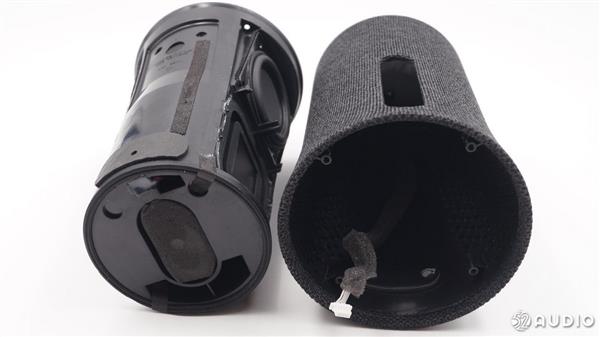

然后再将外壳与音箱主体框架分开。

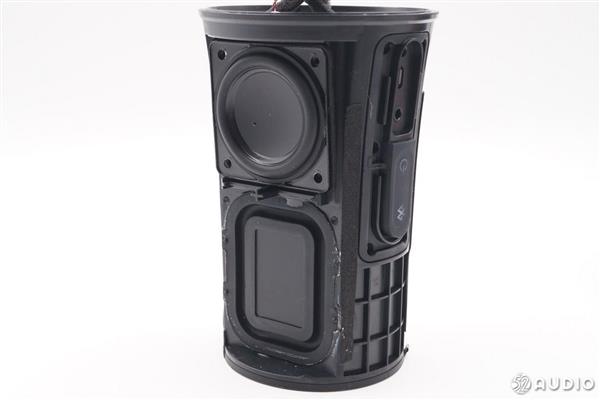

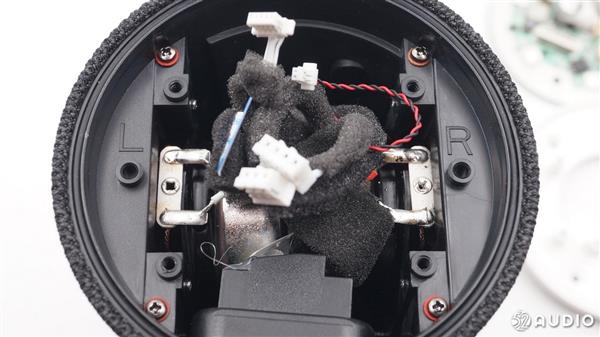

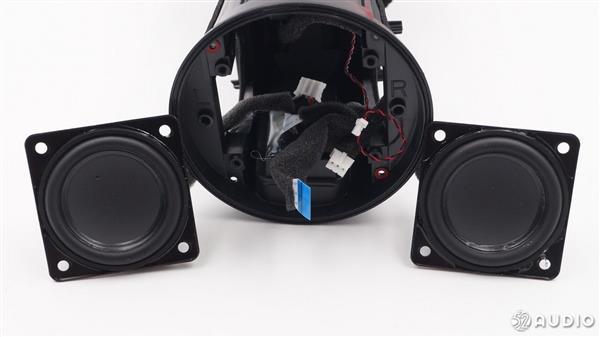

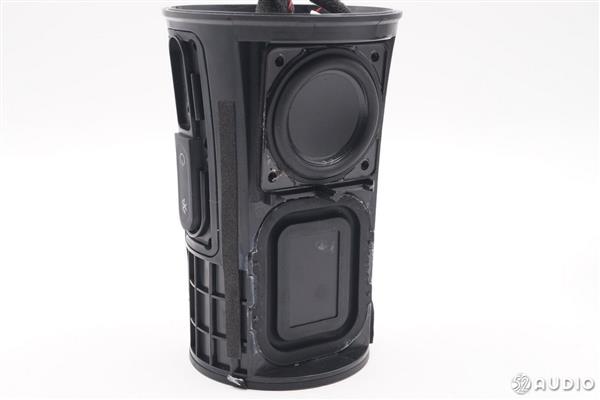

拆掉固定喇叭的螺丝后,两个发声单元,分布方式为左右对称。

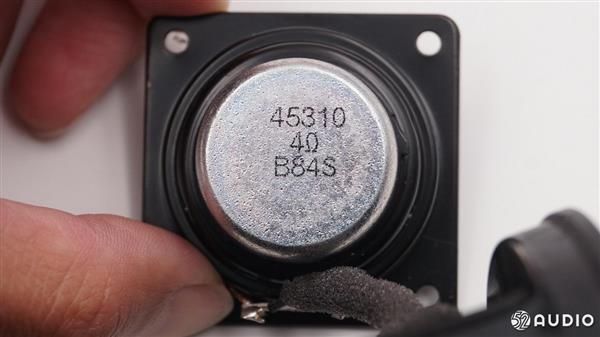

背面是喇叭参数,只能看到喇叭阻抗为4Ω,根据官方给出的资料显示,单个喇叭的功率为6W。

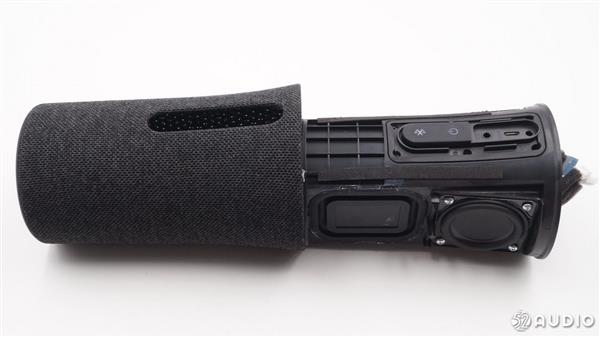

音箱外壳与主体框架特写,外壳与顶部控制面板为一个整体,顶部的接线直接穿过喇叭与下面的主板相连。

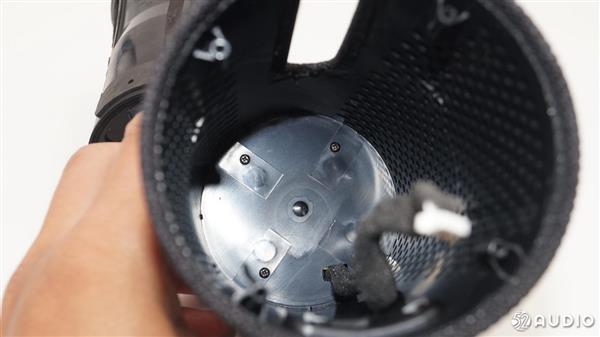

顶部的控制面板下面是一块塑料基座,通过四颗螺丝固定位置。

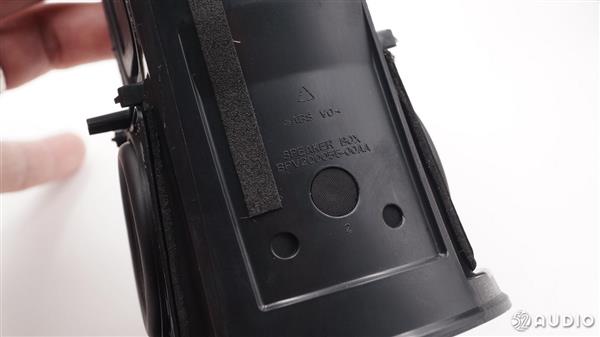

音箱侧面带有SPEAKER BOX字样,这里采用的是ABS V0级防火塑料材质,所谓V0级就是进行两次10秒的燃烧,火焰可以在30秒内熄灭,并且不会有可燃物掉落。

这款Soundcore Flare燃!无线蓝牙音箱,内部采用左右声道双发声喇叭结合双低音增强单元的构造。

左右各有一个1.75英寸的全频喇叭和一个低音辐射器,呈对称分布。

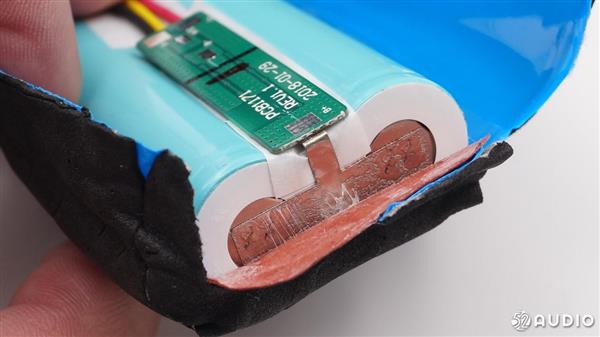

电池特写,容量为4400mAh,外面同样有海绵包裹,可以起到减轻震动吸收噪音的效果。

我们先来看产品包装,盒子整体都采用英文信息介绍,国内正式上市后会改为中文。

两颗电芯采用并联的形式相连接。

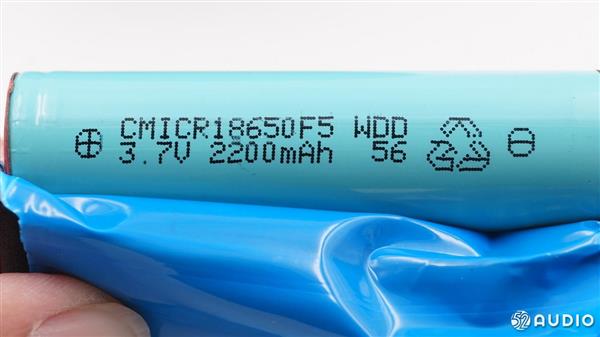

电芯还是熟悉的18650类型,单个电芯容量为2200mAh,电压为3.7V,来自深圳市创明新能源股份有限公司。

盒子底部是产品信息,同样全部都是英文介绍,可以看到我爱音频网这一款的产品型号为A3161。

一颗隐藏的麦克风。

拆下侧边的按键,里面是一块小板。

接口的挡板同样也加入了厚厚的防水橡胶垫,密封性非常好。

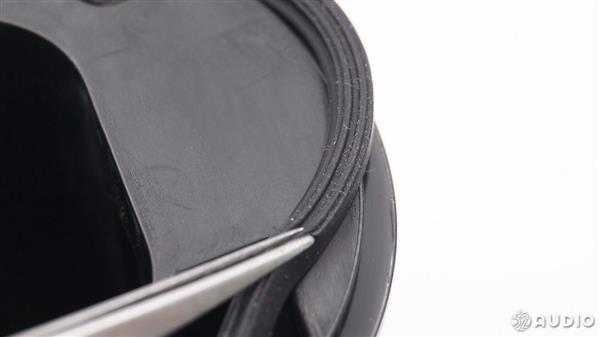

防水圈特写。

从外壳内部卸掉四颗固定螺丝后,就可以将外面的按键部分取下。背面又有四颗螺丝固定挡板。

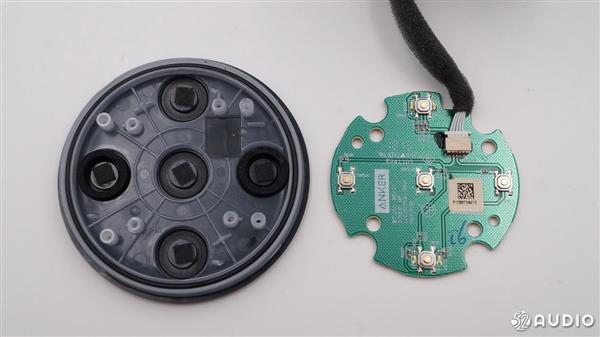

取下外部的挡板,就可以将按键触点与外面的防水橡胶顶盖分离,可以看到共有5个按键,通过一个接线端子引出的排线与主板相连。

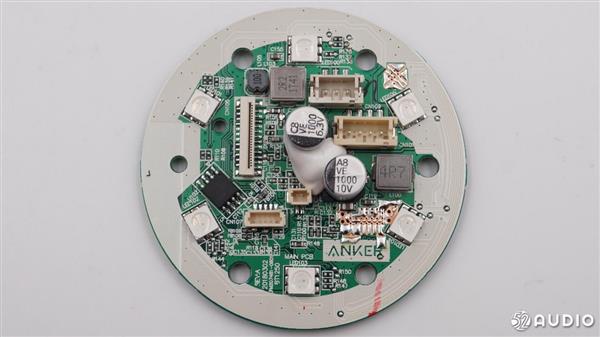

音箱主板正面特写,上面还有一个Anker的标志,同时6颗LED灯也在这一面。

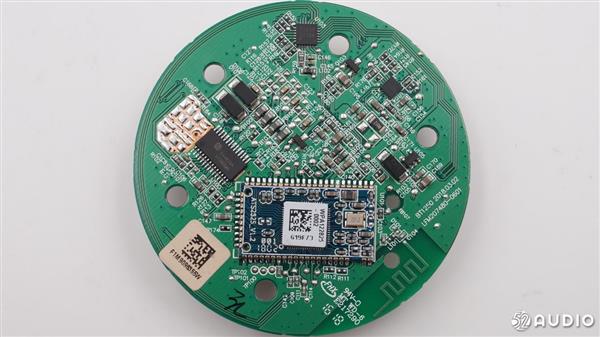

音箱主板背面特写,主要的芯片都在这一面。

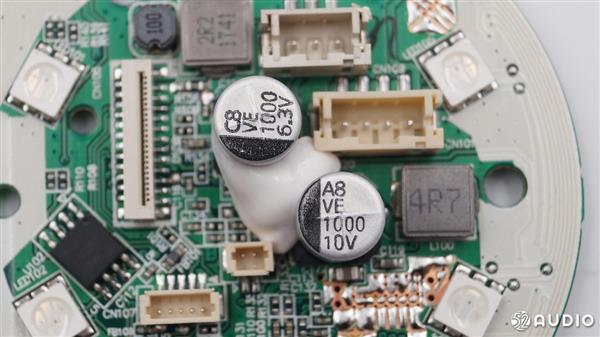

两个电解电容,下面有胶水加固。

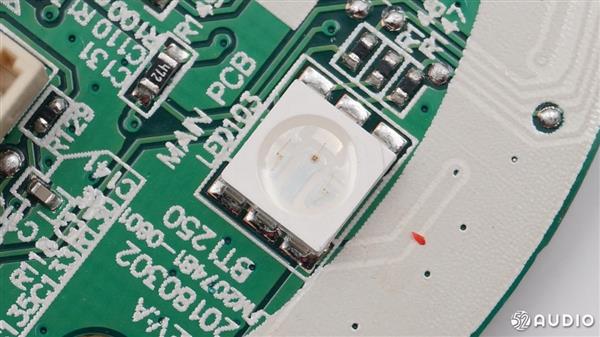

LED灯特写,支持5种灯效,每种灯效都有4种闪烁模式。

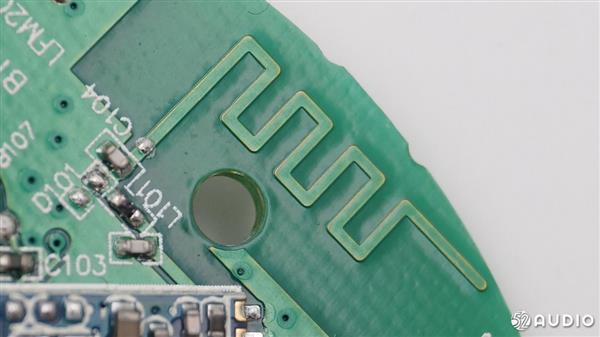

蓝牙天线特写。

MICRONE微盟 ME2110C50M5G SOT-23-5 封装升压IC。

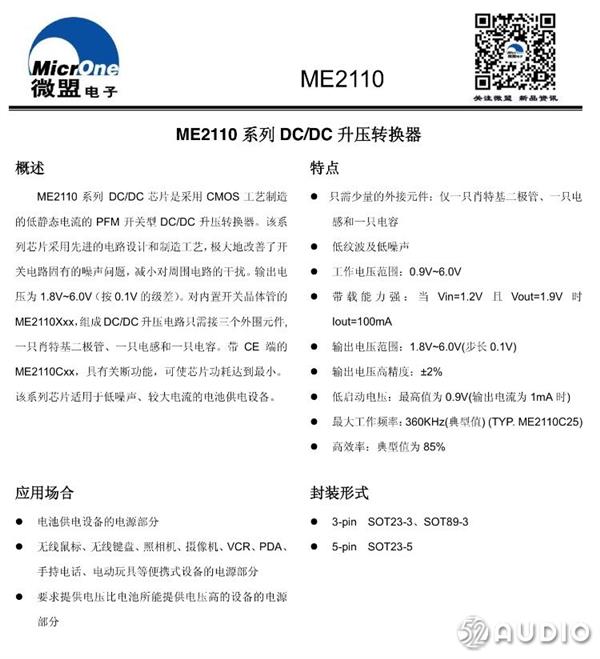

MICRONE微盟 ME2110C50M5G SOT-23-5详细资料。

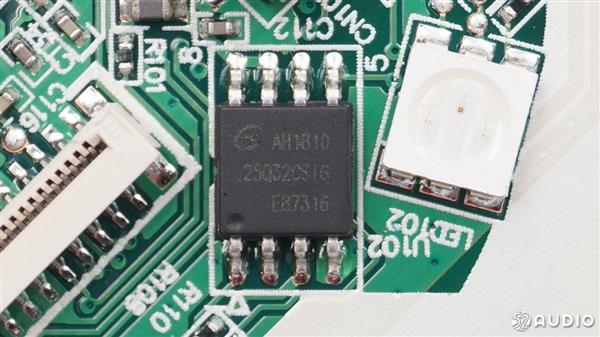

25Q32串行存储器,用于存储音箱信息。

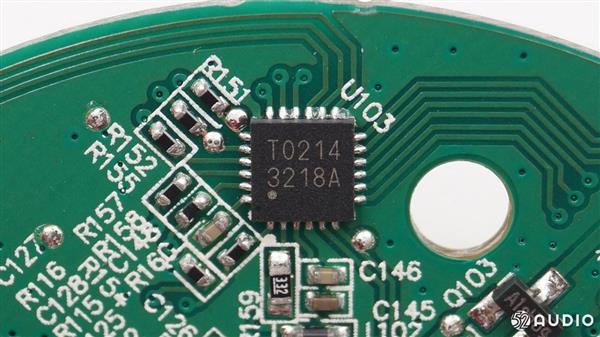

ISSI IS31FL3218,18通道LED 驱动器,相比智能音箱上常见的3236少了一半的输出。

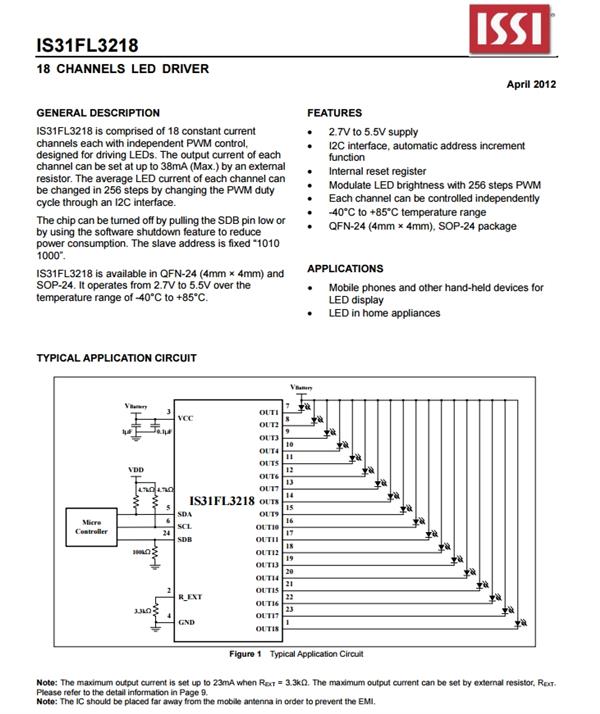

ISSI IS31FL3218 详细资料。

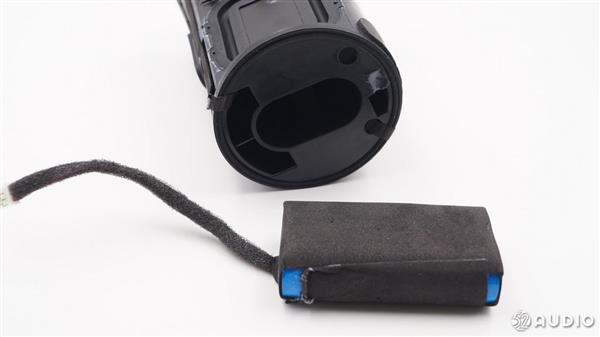

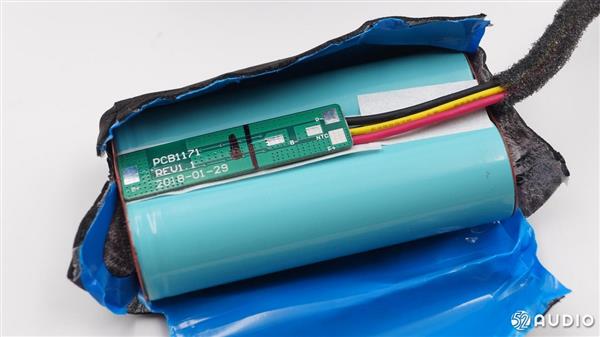

拆开后,里面是两个电芯,电源管理小板也藏在这里。

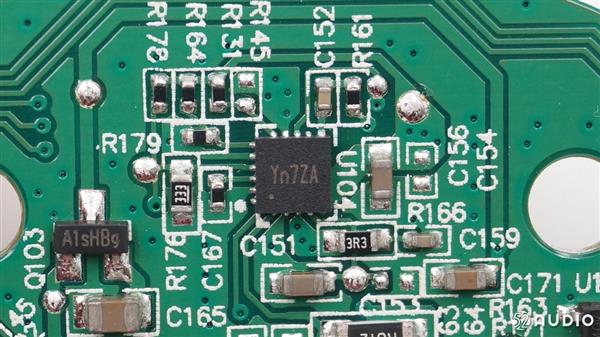

资料不详。

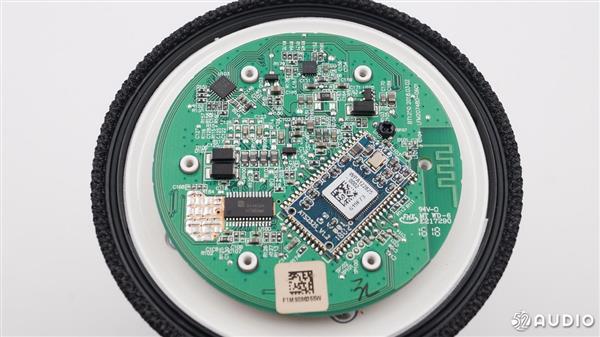

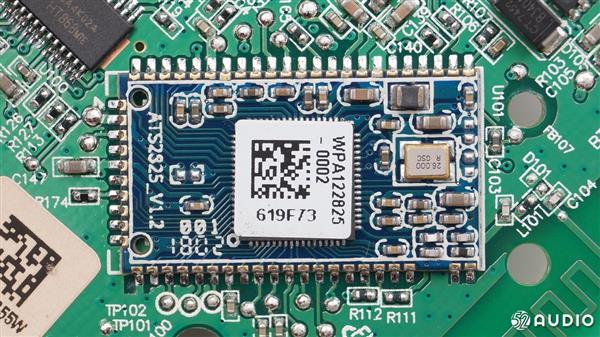

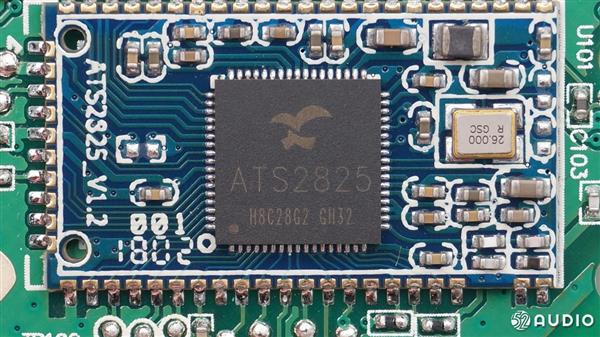

这里是主控芯片,撕掉表面的二维码贴纸下面就可以看到芯片了。

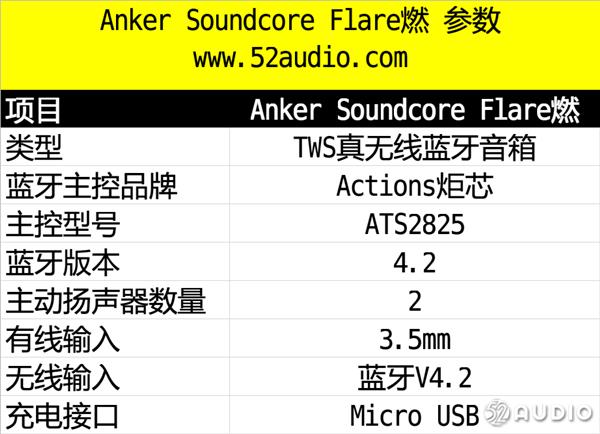

经过拆解可以看到,这里是炬芯ATS2825主控方案,中高端定位,专为便携式和无线蓝牙音频设备应用,其主要特点包括:

1、单芯片架构,轻巧、省电,可以节省前期开发投入快速上市,更具成本优势。

2、内置大容量RAM,支持TWS对箱连接,也能够支持Android和iOS在App端进行OTA固件升级。

3、集成V2.1/V 3.0/V4.0/v4.1/V 4.2控制器,支持双模(BR/EDR +AMP+Low Energy Controllers)。

4、采用嵌入式电源管理模块,进一步优化低功耗表现,延长电池使用时间。

Micro座子采用穿板过孔焊接,固定牢靠。

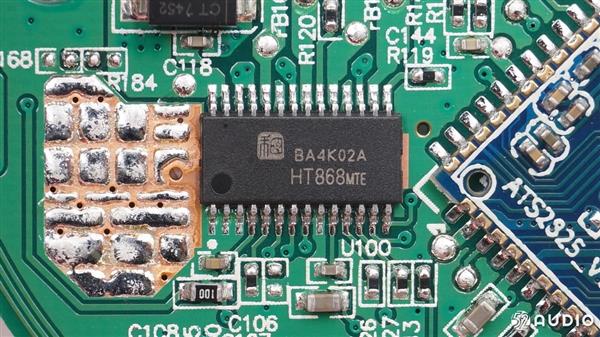

嘉兴禾润 HT868功放芯片,可在4Ω扬声器提供双声道6.5W输出,内置自适应同步升压转换器,可在电池电压较低时保持足够的输出功率,可根据电池电压进行自动增益控制以延长使用时间。还具有温度保护功能,在温度过高时降低输出功率。适用于液晶电视,平板电脑,笔记本电脑,便携式音箱等设备。

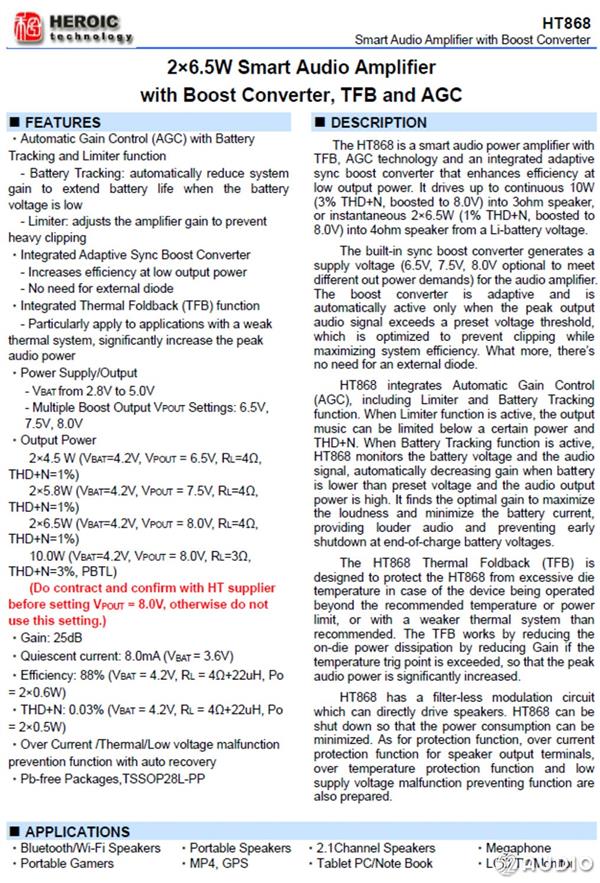

嘉兴禾润 HT868详细资料。

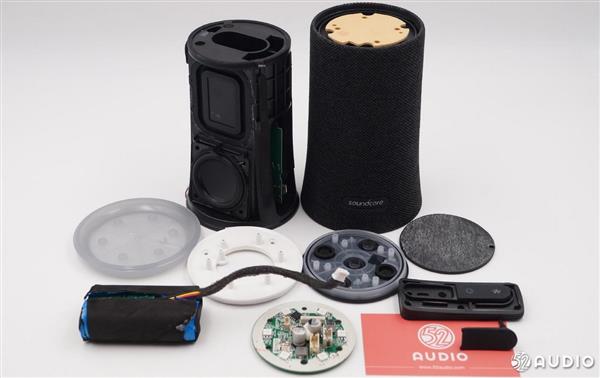

拆解全家福,我爱音频网为大家奉上,可以看到其内部构造非常的井然有序。
